[k8s] Kubernetes Monitoring Architecture

반응형

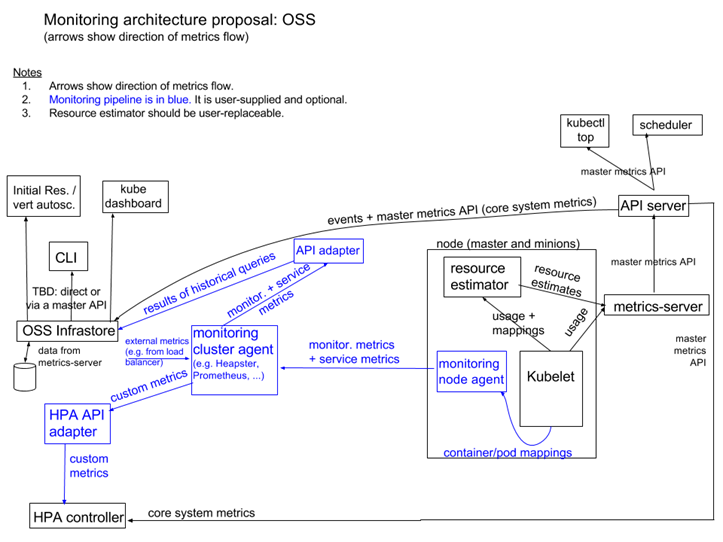

Kubernetes Monitoring Architecture

: 클러스터의 상태와 클러스터 안에 실행 중인 파드들을 모니터링 하는 방법에 대해 알아보자.

  • system metrics
  • service metrics
  • core metric pipeline
  • monitoring pipeline



system metrics

  • 노드나 컨테이너의 CPU, Memory utilization 같은 시스템 관련 메트릭

1.core metrics

  • 쿠버네티스 내부 컴포넌트들이 사용하는 메트릭
  • 현재 클러스터 안이나 내장 오토스케일링에서 사용할 수 있는 자원이 얼마인지 파악
  • kubectl top command에서 보여주는 cpu/memory 사용량, pod/container의 disk 사용량 등

2.non-core metrics

  • k8s가 직접 사용하지 않은 다른 시스템의 메트릭



service metrics

  • application을 모니터링 할 때 필요한 메트릭

1. k8s 인프라 컨테이너에서 수집하는 메트릭

  • 클러스터를 관리할 때 참고해 사용

2.사용자 애플리케이션에서 수집하는 메트릭

  • 웹 서버 응답 시간 (response time) 관련 값이나 시간당 HTTP 500 에러가 몇 건이나 나타났는지 등 서비스 관련 정보를 파악
  • HPA에서 사요자 정의 메트릭으로 사용할 수 있다.



core metric pipeline

  • 쿠버네티스 관련 구성 요소를 직접 관리하는 파이프라인이며 core 요소 모니터링을 담당한다.
  • kubelet, metric server, metric api 등으로 구성되어 있다.
  • 여기서 제공하는 metric 시스템은 컴포넌트에서 사용한다.
  • 주로 스케줄러나 HPA 등에서 작업할 때의 기초 자료로 활용한다.
  • 별도의 외부 서드파티 모니터링 시스템과 연계하지 않고 독립적으로 운영된다.



  • kubelet에 내장된 cAdvisor는 node/pod/container의 사용량 정보를 수집한다.
  • metric server는 이 정보들을 kubelet에서 불러와 메모리에 저장한다.
  • 이렇게 저장된 metric 정보는 master의 metric API를 이용해 다른 시스템 컴포넌트가 조회할 수 있다.
  • 단, 메모리에 저장해서 저장 용량의 한계가 있어 짧은 기간의 정보만 저장



monitoring pipeline

  • 기본 메트릭을 포함한 여러 가지 메트릭을 수집한다.
  • 여기서 수집한 메트릭은 쿠버네티스 시스템보다는 클러스터 사용자에게 필요한 모니터링에 사용한다.
  • 외부 모니터링 솔루션이 필요한데 모니터링 파이프라인은 시스템 메트릭과 서비스 메트릭을 모두 수집할 수 있다.
  • 코어 메트릭 파이프라인과는 분리되어 있다.


<많이 사용 하는 조합>

- cAdvisor + Prometheus
